fotovoltaika 253V

Moduł włączający regulator tylko przy pracy falownika


- stosowany w instalacjach kiedy napięcie sieci na długo przekracza 261V

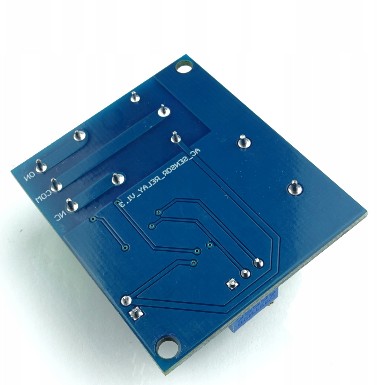

występuje na allegro pod nazwą: Moduł zabezpieczenie nadprądowe z przekaźnikiem 5A koszt 18zł

https://allegro.pl/oferta/modul-zabezpieczenie-nadpradowe-z-przekaznikiem-5a-12878654464?utm_feed=aa34192d-eee2-4419-9a9a-de66b9dfae24&utm_source=google&utm_medium=cpc&utm_campaign=_elktrk_komputery_sprzet_pla_pmax_sc&ev_campaign_id=17958848811&gad_source=1&gclid=Cj0KCQjw2uiwBhCXARIsACMvIU0UJKbzNDM9lDPGclNQMW4RAT97tK-8VWp6YMAo5uNiiBBMnGymSz0aAifwEALw_wcB

Można zamontować 3 takie moduły , zasilić je równolegle z zasilacza 12V i podłączyć tak żeby sterowały stycznikiem włączający regulatory od grzałek lub stycznik od zabezpieczenia termicznego .

Technicznie wystarczy 1 taki moduł na jednym przewodzie fazowym bezpośrednio przy falowniku , tak ustawić potencjometr żeby stycznik się włączył w słoneczny dzień .

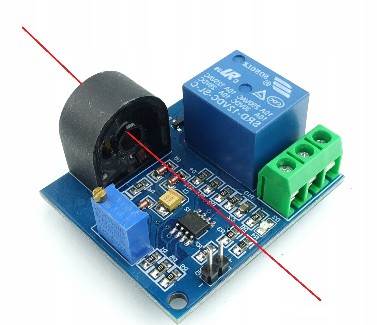

Czerwona linia na fotografii to oczywiście przewód jednej z 3 faz bezpośrednio podłączonej do falownika - trzeba wyłączyć prąd i falownik rozpiąć ten przewód i przeciągnąć przez czarną dziurkę w tej płytce , podłączyć powrotem do falownika lub skrzynki przed falownikiem .
